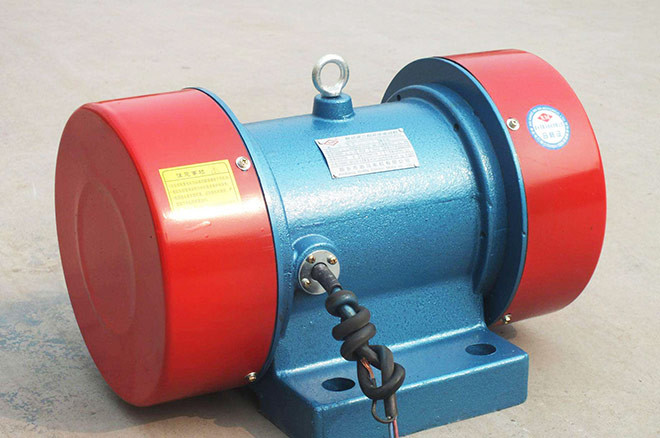

振動モーター

それがいかに働くか

振動モーターの各端の出力シャフトは固定風変りなブロックおよび調節可能で風変りなブロックを備えている。調節可能で風変りなブロックと固定風変りなブロック間の角度を調節することは刺激的な力の大きさを変えることができる。調節可能で風変りなブロックと固定風変りなブロック間の角度は現時点で配達および刺激的な力が振動モーターF.の評価される刺激的な力のとき0度である。
特別な関心を、刺激的な力を調節した場合支払いなさい、振動モーターの両端に同じ方向の同じ方向に出力シャフトの調節可能で風変りなブロックを調節しなさい。
刺激力のステップの調節:
1.保護カバーを取除きなさい。
2.外の風変りなブロックをゆるめ、ボルトをきつく締めなさい。
3。風変りなブロックの両側は同じ方向でシャフトの直線ラインが必須の刺激力の価値に風変りなブロックの刺激力の価値と回る一直線に並ぶべきで、2つの端に同じ角度があるかどうか確認するように。



振動力および力は、振動力大きい、ボディの重量軽い、容積小さい、機械騒音低いきちんと一致する。

振動モーターは共鳴の代りに強い抵抗のタイプ振動であるので、安定した広さがある。

振動周波数範囲は大きい。電磁石の刺激物の振動頻度は、力のステップ率と一般に等しい固定され、振動モーターの振動頻度は広い範囲で回転速度、振動頻度の調節によって調節し、広さは異なった完全なルートに従って任意に選ぶことができる。

電源の変動の影響が小さいとき、電磁石の刺激物により電圧変更による刺激力の大きい変更を引き起こすが振動モーターに、この変更は非常に小さい。

複数の機械組合せは、異なったプロセス条件を完了するために自己同時性を達成できる。

刺激的な力の方向は振動モーターの設置方法に従って変えることができる。

刺激力および広さは風変りなブロックの角度の調節によってsteplesslyことができるだけ調節する。

維持は簡単である。ばねが電磁石のタイプのように使用されないので、整理の調節および重量の調節のような保守作業は除去することができ軸受けだけ規則的に修理される必要がある。

さまざまなタイプの振動機械類の仕事の必要性を満たす完全な指定。

タイプ	速度 （rpm）	MCF （n）	力 （kw）	現在のAMP	重量 （kg）		次元（mm）
						FG		B	C	D	E	F	Фg	H	J	K	M	N	Drawbolt
XV 0.7-2	2870	700	0.15	0.38	12		130	80	136	244	122	182	11	77	147	18	50	140	M10
XV 1.5-2		1500	0.15	0.38	14		130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 2.5-2		2500	0.25	0.58	16		130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 5-2		5000	0.40	1.01	27		150	120	173	390	192	200	18	100	210	24	54	204	M16
XV 8-2		8000	0.75	1.76	45		170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 10-2		10000	1.10	2.30	48		170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 16-2		16000	1.50	3.59	70		200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 20-2		20000	1.80	4.24	96	B	230	83	258	568	275	280	22	157	330	25	75	325	M20
XV 30-2		30000	2.00	4.92	158	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 1.5-4	1460	1500	0.15	0.30	14		130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 2.5-4		2500	0.15	0.32	16		130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 5-4		5000	0.25	0.65	36		150	120	173	390	192	200	18	100	210	24	54	204	M16
XV 8-4		8000	0.40	1.14	48		170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 10-4		10000	0.55	1.50	52		170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 16-4		16000	0.75	1.91	70		200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 20-4		20000	1.10	2.60	78		200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 25-4		25000	1.50	3.72	112	B	230	83	258	568	275	280	22	157	330	25	75	335	M20
XV 32-4		32000	2.00	4.69	140	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 40-4		40000	2.20	5.06	145	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 50-4		50000	2.50	6.25	218	B	280	118	353	645	340	345	26	190	410	35	85	390	M24
XV 75-4		75000	4.00	10.14	275	B	320	120	373	815	370	405	32	200	435	33	102	410	M30
XV 120-4		120000	8.00	19.40	480	B	440	140	420	896	420	520	38	225	510	45	130	470	M36
XV 140-4		140000	10.00	24.16	620	C	460	118	480	940	490	560	38	260	520	35	120	560	M36
XV 160-4		160000	10.00	24.16	660	C	460	118	480	940	490	550	38	260	520	38	120	550	M36
XV 2.5-6	980	2500	0.25	0.70	38		150	120	197	375	192	200	18	100	265	25	54	204	M16
XV 5-6		5000	0.40	1.23	53		170	140	192	455	210	220	18	110	270	20	60	224	M16
XV 8-6		8000	0.55	1.68	60		170	140	250	455	224	220	18	140	300	20	60	282	M16
XV 10-6		10000	0.75	2.11	74		200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 16-6		16000	1.10	3.03	82		200	140	246	473	230	245	18	140	315	22	60	282	M16
XV 20-6		20000	1.50	3.77	120	B	230	83	258	568	275	280	22	157	330	25	75	335	M20
XV 30-6		30000	2.20	5.47	160	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 40-6		40000	3.00	7.20	170	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 50-6		50000	3.70	9.28	228	B	280	118	353	645	340	340	26	190	410	35	85	390	M24
XV 75-6		75000	5.50	13.31	340	B	320	120	373	815	370	405	32	200	435	33	102	410	M30
XV 100-6		100000	7.50	17.93	473	B	380	140	420	865	420	460	32	225	470	32	120	470	M30
XV 120-6		120000	8.50	19.76	510	B	440	140	420	896	420	520	38	225	510	45	130	470	M36
XV 140-6		140000	9.50	21.70	660	C	460	118	480	940	490	560	38	260	520	35	120	560	M36
XV 160-6		160000	12.00	27.37	710	C	460	118	480	940	490	560	38	260	520	35	120	560	M36
