| 名前: | アイドラー ローラー | 標準: | CEMA B C D E |
|---|---|---|---|
| ブランド: | HUAMEI | タイプ: | 三重の密封されるのボール ベアリングの設計 |
| ハイライト: | 三重の迷路によって密封される採鉱のコンベヤーのローラー,CEMA標準的な鉱山のコンベヤーのローラー,三重の密封されたアイドラー ローラー |
||
製品の説明

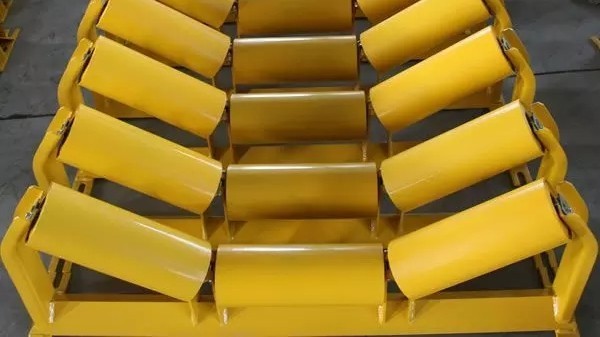

CEMAの標準的なアイドラー
HUAMEIはより有効に、安全に生産的になるために植物/鉱山/設備を作るのを助力の私達の顧客を助けるために良質CEMA B C D Eの標準的なコンベヤーのアイドラーを表す。
CEMA B C D Eのコンベヤーのアイドラー:
三重の密封されるのボール ベアリングの設計;
外的な盾は軸受ケーシングに入ることから不純物を躊躇させる;
三重の迷路シールの設計は満ちているグリースで、軸受けに影響を与える汚染物からの保護の付加的なレベルを提供する;

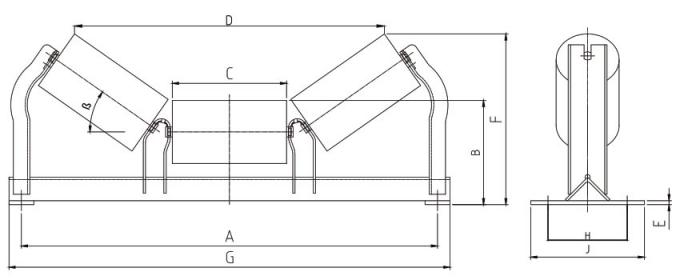

| 部品番号 | BW | B | C | D | E | F | G | H | J | K | 重量 | |||||||
| 4" | 5" | 4" | 5" | 4" | 5" | 4" | 5" | 4" | 5" | |||||||||
| 20° | B4-20E-14 | B5-20E-14 | 14 | 23 | 7 | 7 1/2 | 6 1/16 | 17 11/16 | 17 1/4 | 3/16 | 9 | 9 3/8 | 25 | 6 | 8 | 1/2 | 24 | 28 |
| B4-20E-16 | B5-20E-16 | 16 | 25 | 7 | 7 1/2 | 6 1/16 | 17 11/16 | 17 1/4 | 3/16 | 9 | 9 3/8 | 27 | 6 | 8 | 1/2 | 25 | 30 | |
| B4-20E-18 | B5-20E-18 | 18 | 27 | 7 | 7 1/2 | 7 1/16 | 21 11/16 | 20 3/4 | 3/16 | 9 3/8 | 9 1/2 | 29 | 6 | 8 | 1/2 | 26 | 32 | |
| B4-20E-20 | B5-20E-20 | 20 | 29 | 7 | 7 1/2 | 7 11/16 | 22 7/8 | 22 9/16 | 3/16 | 9 5/8 | 10 1/16 | 31 | 6 | 8 | 1/2 | 29 | 34 | |
| B4-20E-24 | B5-20E-24 | 24 | 33 | 7 | 7 1/2 | 9 1/16 | 27 3/8 | 27 1/16 | 3/16 | 10 1/16 | 10 5/8 | 35 | 6 | 8 | 1/2 | 31 | 39 | |
| B4-20E-30 | B5-20E-30 | 30 | 39 | 7 | 7 1/2 | 11 1/16 | 33 11/16 | 33 5/16 | 3/16 | 10 15/16 | 11 3/8 | 41 | 6 | 8 | 1/2 | 39 | 48 | |
| B4-20E-36 | B5-20E-36 | 36 | 45 | 7 | 7 1/2 | 13 1/16 | 39 3/4 | 39 7/16 | 3/16 | 11 5/8 | 12 1/8 | 47 | 6 | 8 | 1/2 | 45 | 55 | |
| B4-20E-42 | B5-20E-42 | 42 | 51 | 7 1/2 | 8 | 15 1/16 | 45 9/16 | 45 1/4 | 1/4 | 12 11/16 | 13 1/8 | 53 | 7 1/2 | 9 1/2 | 5/8 | 57 | 72 | |
| B4-20E-48 | B5-20E-48 | 48 | 57 | 7 1/2 | 8 | 17 1/16 | 51 11/16 | 51 5/16 | 1/4 | 13 3/8 | 13 7/8 | 59 | 7 1/2 | 9 1/2 | 5/8 | 64 | 80 | |
| 35° | B4-35E-18 | B5-35E-18 | 18 | 27 | 7 | 7 1/2 | 7 1/16 | 19 5/16 | 18 11/16 | 3/16 | 11 | 11 7/16 | 29 | 6 | 8 | 1/2 | 28 | 34 |
| B4-35E-20 | B5-35E-20 | 20 | 29 | 7 | 7 1/2 | 7 11/16 | 20 15/16 | 20 3/8 | 3/16 | 11 3/8 | 11 13/16 | 31 | 6 | 8 | 1/2 | 30 | 37 | |
| B4-35E-24 | B5-35E-24 | 24 | 33 | 7 | 7 1/2 | 9 1/16 | 25 1/16 | 24 1/2 | 3/16 | 12 5/16 | 12 11/16 | 35 | 6 | 8 | 1/2 | 34 | 41 | |
| B4-35E-30 | B5-35E-30 | 30 | 39 | 7 | 7 1/2 | 11 1/16 | 30 13/16 | 30 1/4 | 3/16 | 13 9/16 | 14 | 41 | 6 | 8 | 1/2 | 42 | 51 | |
| B4-35E-36 | B5-35E-36 | 36 | 45 | 7 | 7 1/2 | 13 1/16 | 36 7/16 | 35 7/8 | 3/16 | 14 13/16 | 15 3/16 | 47 | 6 | 8 | 1/2 | 48 | 58 | |
| B4-35E-42 | B5-35E-42 | 42 | 51 | 7 1/2 | 8 | 15 1/16 | 41 11/16 | 41 1/4 | 1/4 | 16 3/8 | 16 13/16 | 53 | 7 1/2 | 9 1/2 | 5/8 | 61 | 73 | |
| B4-35E-48 | B5-35E-48 | 48 | 57 | 7 1/2 | 8 | 17 1/16 | 47 5/16 | 48 5/16 | 1/4 | 17 5/8 | 18 | 59 | 7 1/2 | 9 1/2 | 5/8 | 68 | 81 | |
| 45° | B4-45E-18 | B5-45E-18 | 18 | 27 | 7 | 7 1/2 | 7 1/16 | 18 | 17 5/16 | 3/16 | 12 1/16 | 12 7/16 | 29 | 6 | 8 | 1/2 | 30 | 35 |
| B4-45E-20 | B5-45E-20 | 20 | 29 | 7 | 7 1/2 | 7 11/16 | 19 1/2 | 18 13/18 | 3/16 | 12 1/2 | 12 13/16 | 31 | 6 | 8 | 1/2 | 31 | 38 | |
| B4-45E-24 | B5-45E-24 | 24 | 33 | 7 | 7 1/2 | 9 1/16 | 23 5/16 | 22 9/16 | 3/16 | 13 9/16 | 13 15/16 | 35 | 6 | 8 | 1/2 | 35 | 44 | |
| B4-45E-30 | B5-45E-30 | 30 | 39 | 7 | 7 1/2 | 11 1/16 | 28 9/16 | 27 7/8 | 3/16 | 15 3/16 | 15 1/2 | 41 | 6 | 8 | 1/2 | 43 | 52 | |
| B4-45E-36 | B5-45E-36 | 36 | 45 | 7 | 7 1/2 | 13 1/16 | 33 11/16 | 33 | 3/16 | 16 11/16 | 17 | 47 | 6 | 8 | 1/2 | 50 | 60 | |
| B4-45E-42 | B5-45E-42 | 42 | 51 | 7 1/2 | 8 | 15 1/16 | 38 1/2 | 37 13/16 | 1/4 | 18 9/16 | 18 7/8 | 53 | 7 1/2 | 9 1/2 | 5/8 | 62 | 75 | |
| B4-45E-48 | B5-45E-48 | 48 | 57 | 7 1/2 | 8 | 17 1/16 | 43 5/8 | 42 15/16 | 1/4 | 19 9/16 | 20 3/8 | 59 | 7 1/2 | 9 1/2 | 5/8 | 71 | 82 | |
CEMA B C D Eのコンベヤーのアイドラー処理ステップ:
*管- →の自動切断- →の自動旋盤にかかる穴- - -
→ COの₂アークは- →のサンドブラスティング- →を粉にする上塗を施してあるペンキを溶接した
*軸受ケーシング- - - - →の自動旋盤にかかる端- - - ↓
↓
*シャフト- →の自動鋸引き-製粉する→の自動シャフト- →シャフトの終わりの処理- - - - - - - - -軸受け及びシールを押す→
↓
CEMAの標準的なコンベヤーのアイドラー
↓
技術的なテスト
